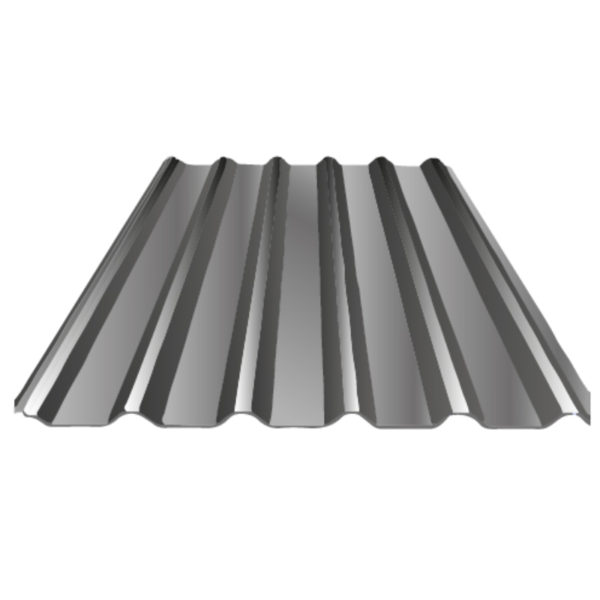

Lámina Acanalada RN-100/35, en perfil rectangular, recomendada para cubiertas de naves industriales donde se requiera resistencia estructural, tiene 1.00 m de ancho efectivo y 3.50 cm de peralte, incluye canal antisifón en traslape longitudinal, se utiliza en pendientes mayores al 6% y es un sistema de fijación expuesta que cuenta con aprobación FM.
Características
ANCHO EFECTIVO: 1.00 m
PERALTE: 3.50 cm
ACERO: Grado 33 (Fy=33 K.S.I. o Fy= 2,320 kg/cm²)
Documentos Técnicos de Lámina Acanalada RN-100/35
Acanalados Ternium – Manual De Instalación (1,7 MiB, 439 Clicks) Lámina TRN-100/35 Ternium – Ficha Técnica (568,6 KiB, 84 Clicks) Lámina TRN-100/35 Ternium – Hoja Técnica (69,4 KiB, 67 Clicks)
Usos, Aplicaciones y Ventajas
Para construcciones con requerimiento de aprobación FM, resistencia estructural y/o trabajo con pendientes bajas. Por su embozado a lo largo de la lámina brinda una excelente funcionalidad como substrato en muros o fachadas.

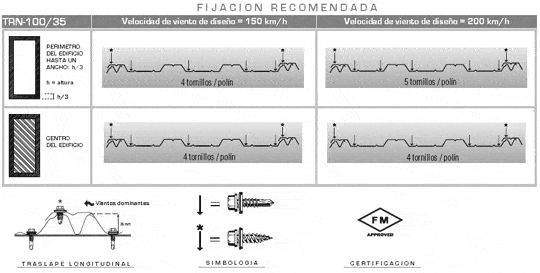

Fijación
Fijación recomendada para cubierta sin aislante: Tornillo galvanizado cabeza hexagonal de 1/4″ x 1″ autotaladrante con arandela de neopreno.
Recomendaciones
Almacenamiento bajo techo, sobre tarimas y sin contacto con el agua. Utilizar guantes al momento de acarrear. Pisar en la parte baja de la lamina al momento de transitar sobre ella, antes y después de ser instalada.
